产品详情
复合开关(SYSF)
品牌: senuis
型号: SYSF
颜色: 灰色
产品详情



         SYSF 系列复合开关是一种智能化环保型低压电容投切开关,采用单片机控制投切,智能监控可控硅、继电器以及输入电源和负载的运行状况,具有完善的保护功能。其工作原理为:将可控硅与磁保持继电器并联接通电路。可控硅在投入和切除的瞬间进行过零投切,即电压过零时刻投入,电流过零时刻切除,可控硅短时间导通后,转为磁保持继电器接通运行。因此,它既具有可控硅开关过零投切无涌流的优点,又具有机械触点运行无功耗的长处,也就避免了可控硅运行发热和机械触点投切火花的缺陷,无需加装散热器,是一种较为理想的投切开关。




◎   空气温度:-25℃~+45℃。
◎ 空气湿度:20℃时不超过90%。
◎ 海拔高度:不超过2000m。
◎ 环境条件:周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。





SYS   F   - 3 0   G / 0.4




额定电压(KV)

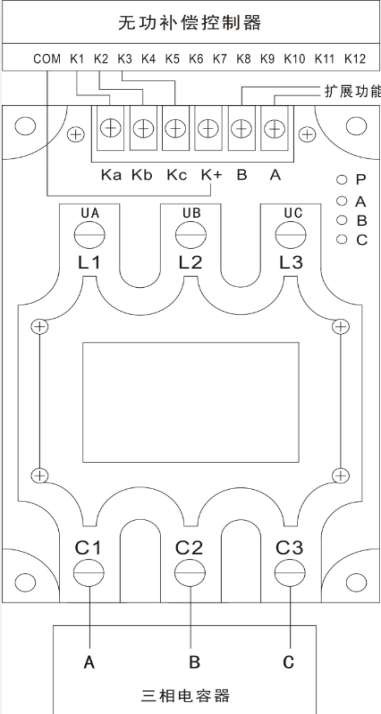

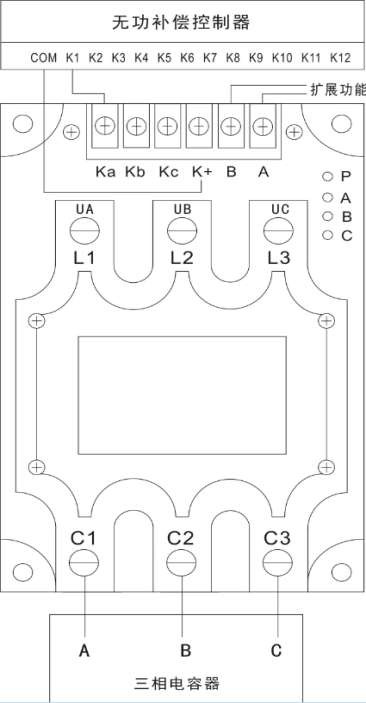

补偿方式:G-共补;F-分补
电容器额定容量:30-30kvar;60-60kvar

复合开关
企业标志




◎ 额定工作电压: 220V/380V AC 50Hz。
◎ 投切容量:30、40、50、60kvar。
◎   额定控制电压: 直流电压5~12V / 10mA,由控制器提供控制电压。
◎ 电源电压谐波畸变率 ≤ 5.0 %。
◎   磁保持继电器机械寿命:100 万次。
◎   动作响应时间:≤ 1S 即控制器发出投入或切除信号后,在1 秒内完成投入或切除动作。
◎   重复投切时间:≤ 1S 即复合开关切除后,只需过1 秒就可以重新投电容器,而不必等待3 分钟的电容放电时间。
◎   本机功耗:≤3VA 。




◎ 缺相保护:电源接通后若检测到缺相则开关三相全部自动断开,同时对所缺相进行报警提示
(指示灯以1Hz/S 的速度闪烁);当检测到电源恢复正常5S 后开关自动恢复到正常工作状态。
◎ 停电保护:运行中,当遇突然停电,开关自动断开。
◎ 突变电压保护:开关内部采用硬件保护电路,当电路出现突变过电压时,进行有效滤除。
◎ 可控硅突变电流保护:开关内部采用硬件保护电路,当电路出现瞬间过电流时,进行有效保护。
◎ 继电器投入保护:只有当与继电器并联的可控硅导通后,继电器才允许投入。同时,如果继电器拒投,本装置也拒绝投入。
