可控硅投切电子开关(SYST)
品牌: senuis
型号: SYST
颜色: 灰色
产品详情



         SYST 系列大功率晶闸管快速投切开关,是我公司专为0.66 及以下电压等级的电力电容器动态快速补偿设计、开发研制的拥有自主知识产权的新一代快速动态投切开关。主要适用于冲击性负荷,需要快速电容器的用电负荷现场,比如:电焊机、轧钢、港口行 吊、电梯、变频炉等负荷快速变化现场。




◎ 空气温度:-25℃~+45℃。
◎ 空气湿度:20℃时不超过90%。
◎ 海拔高度:不超过2000m。
◎ 环境条件:周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。




SYS   T -   3 0    G / 0.4




额定电压(KV)
补偿方式:G-共补;F-分补
电容器额定容量:30-30kvar;60-60kvar

可控硅投切电子开关
企业标志




◎ 采用同电位零电压差投技术,电压为零时导通,电流为零时切除,确保投入电容无涌流。
◎ 采用优质可控硅投切,反向耐压1600V,经过多年运行证明质量可靠。
◎ 使用寿命长达10 万小时以上,免维修,投入时间t<20ms。

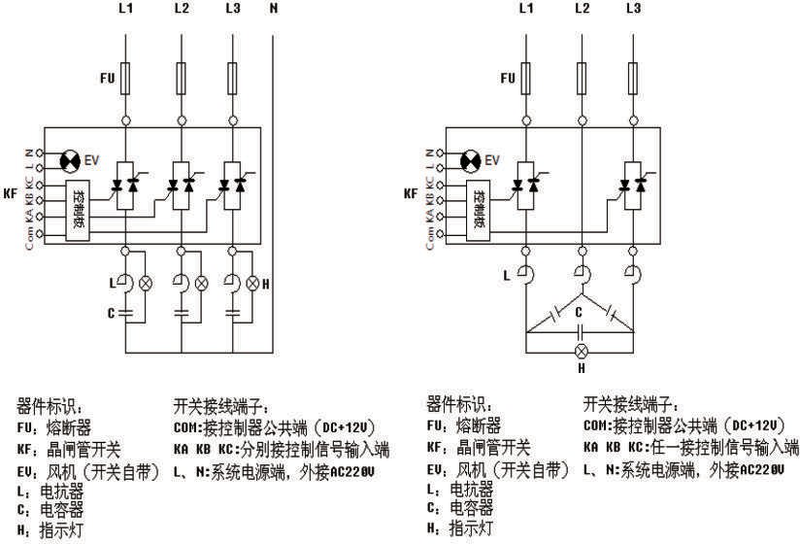

◎ 结构设计合理,接线简单,安装调试方便,可三相和分相补偿。
◎ 可接于电容器角外实现三相两控,也可接于电容器角内实现三相三控。
◎ 采用了有效的保护电路,提高了开关的抗谐波能力。
◎ 采用了温控技术,可靠保证可控硅在规定温度范围内工作,当有元件出现故障时或某种原因造成散热器温度超标时,开关会自动退出,有效保护可控硅不损坏。
◎ 充分采用集成电路,尽量减少分立元件,使得开关体积尽可能合理并减小,可使整个柜体的成本降低。
◎ 抗干扰电路设计,提高了开关的抗干扰能力,有效防止误触发引起可控硅击穿故障。
◎ 自动均衡电容电位,解决投切过程中出现的缺相问题。
◎ 电子放电电路,加快电容放电。




◎ 工作电压:400V±20% 50Hz(690V 时订货时标明)。
◎ 控制端电压:DC12V 电流20mA。
◎ 相    数: 三相,分相(单相)。
◎ 控制容量: 三相≤80Kvar,分相≤3*20Kvar。
◎ 接点耐压: ≥1600VAC。
◎ 响应时间: ≤20ms。
◎ 绝缘等级:在正常大气条件下 ≥10MΩ。
◎ 涌流:小于额定电流2 倍。

◎ 散热:当散热片温度达到45℃(+5℃)风扇开始工作,当散热片温度达到80℃(+5℃)系统停止工作, 开关自动断开,但风扇一直运转直到散热片温度降低至80℃(+5℃)系统重新恢复工作。
