智能抑制谐波式集成电力电容器(SIC-ASG)
品牌: senuis
型号: SIC-ASG
颜色: 黑色
产品详情




         SIC-ASG 系列智能抑制谐波式集成电力电容器,由智能测控保护单元、过零投切可控硅型复合开关、电抗器、低压自愈式电力电容器组成。该装置针对5 次及以上次谐波增加7% 的电抗器,针对3 次谐波增加14% 的电抗器,能够抑制谐波,保证设备及补偿装置的稳定运行,可实现对谐波较严重场合的无功补偿与电能优化,是目前传统无功补偿设备的升级换代产品。




◎ 空气温度:-25℃~+45℃。
◎ 空气湿度:20℃时不超过90%。
◎ 海拔高度:不超过2000m。
◎ 环境条件:周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。
◎ 周围环境应有良好的通风条件,柜内应加装通风设备。




P IC - A S G/ 0.48 / 30 / 7%



电抗率:6%,7%,14%
额定容量:10、20、30、40kvar
电容器额定电压(KV):0.45,0.48,0.525

功能特性:G-干式自愈阻燃型电容器

补偿方式:S-共补;F-分补
产品类型:A-滤波型;B-常规型

智能型电容器
企业标志





◎ 模块化结构:体积小、现场接线简单、扩容、维护方便。
◎ 可控硅投切单元:由可控硅、磁保持继电器、过零触发导通电路和可控硅保护电路构成,实现电容器“过零投切”,投切过程无涌流,无操作过电压,动作响应速度快。
◎ 高品质电容器:采用抑谐干式电容器,加厚银锌镀膜工艺,具有良好的导电性和稳定性,同时厚度与该处的电流密度成正比,发热量小并且均匀,提高稳定性,极少衰减率。
◎ 高品质电抗器:采用优质低损耗进口冷轧取向硅钢片,线圈采用H 级漆包扁线绕制,排列紧密、均匀,外型美观且散热良好。
◎ 完善的控制保护设计:以无功功率为控制量,采用无功潮流预测和延时多点采样技术,确保投切无振荡,可多台并联运行。
◎ 具有过欠电压、短路、缺相、超温、谐波等完备的保护功能。
◎ 按循环投切或按适补原则,先投先退、先退先投;电容器运行温度低的先投,温度高的先退。
◎ 人机界面友好:采用液晶显示界面,可显示电流、电压、有功无功功率等设备运行参数,并显示投切状态、复合开关模块故障状态、通讯状态,调试与维护方便。
◎ 便捷的数据传输:电容器和控制器之间采用RJ45 连接,数据上传量大且稳定,USB 接口具备数据存储及拷贝功能。




技术指标

具体参数

额定电压

380V AC(共相补偿),220V AC(分相补偿)

电压偏差

±20%

电压波形

正弦波,电压总畸变率不大于5%

工作频率

50Hz±3%

零投切涌流

1.2In

耐电压冲击

AC2500V (DC5000V)

耐电流冲击

100In

额定容量

40kvar   三相30kvar   分相

电容器额定电压

450V/480V/525V三相250V/280V/300V分相

电抗器电抗率

6%/7%/14%

电气投切寿命

100 万次

电容器年衰减率

1%

自动复归

   有

保护功能

过流、速断、过欠压、缺相、谐波、过温、轻载防振保护

最高运行电压

1.1Un

最大负载电流

1.3In

冷却模式

自然冷却

通信接口

RJ45

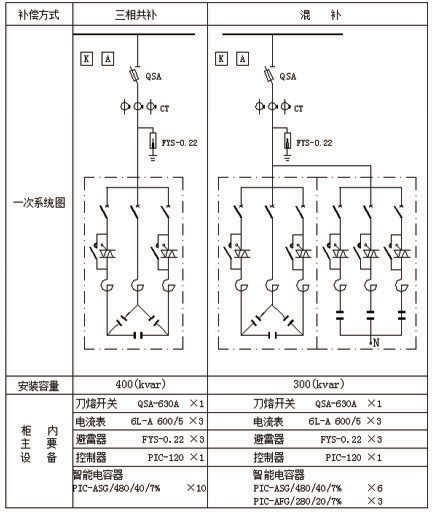

注:上图中以7% 电抗率示意,共补总容量按400kvar 示意;混补总容量按300kvar,1:4 配置(分补:共补)示意。具体依据实际需要选取相应的智能电容器,安装容量较大时考虑主柜、辅柜设计。


    投切指示灯接线图               外形尺寸







共补智能电容器Un=480V,电抗率7%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-ASG/480/5~25/7%

5~25

130

165

480

400

150*325

PIC-ASG/480/30~35/7%

30~35

150

185

480

400

170*325

PIC-ASG/480/40/7%

40

150

185

480

450

170*325

PIC-ASG/480/50/7%

50

150

185

550

450

170*325

分补智能电容器Un=280V,电抗率7%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-AFG/280/5~30/7%

5~30

150

185

480

400

170*325

共补智能电容器Un=525V,电抗率14%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-ASG/525/5~20/14%

5~20

130

165

480

400

150*325

PIC-ASG/525/25~40/14%

25~40

150

185

550

450

170*325

分补智能电容器Un=300V,电抗率14%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-AFG/300/5~20/14%

5~20

150

185

480

400

170*325

PIC-AFG/300/25~30/14%

25~30

150

185

550

400

170*325
