智能集成电力电容器(SIC-BSG)
品牌: senuis
型号: SIC-BSG
颜色: 灰色
产品详情




         SIC-BSG 系列智能集成电力电容器是由智能测控单元、无涌流投切开关、智能保护单元、低压自愈式电力电容器组成,产品既可单台使用,也可多台组网构成补偿系统使用;既可三相补偿,也可三相和分相混合补偿。该装置采用高度集成设计,将测量、控制、保护进行综合设计,大大提高了设备的可靠性。是目前传统无功补偿设备的升级换代产品。




◎   空气温度:-25℃~+45℃。
◎   空气湿度:20℃时不超过90%。
◎ 海拔高度:不超过2000m。
◎ 环境条件:周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。
◎ 周围环境应有良好的通风条件,柜内应加装通风设备。



S IC- B S G/0.45 /20.10




额定容量:C1 组容20kvar;C2 组容量10kvar

电容器额定电压(KV)
功能特性:G-干式自愈阻燃型电容器

补偿方式:S-共补;F-分补
产品类型:A-滤波型;B-常规型

智能型电容器
企业标志

说明:共相补偿型产品内部含有两台”型电容器,最大电容量为(20+20)40Kvar,两台电容器工作时分别投切;分相补偿型产品内部含有一台Y”型电容器,ABC 三相分别投切,最大电容量为10×3 30Kvar





◎ 模块化结构:体积小、现场接线简单、扩容、维护方便。
◎ 过零投切:核心器件由同步电路和无涌流磁保持继电器组成,实现零电压投,零电流切,无操作过电压、无燃弧现象。
◎ 保护功能:具有过电压、欠电压、失压保护、短路保护、电容器过温保护等功能,有效保障电容器安全, 延长设备寿命。
◎ 控制技术:采用功率因数及无功功率综合控制策略,无功潮流预测和延时多点采样技术,根据无功缺额分级差控制投切,确保投切无震荡。
◎ 智能网络功能:采用智能网络技术构建485 通讯网络,多台并机自动组网,具备网络自愈功能,最大连接台数可达60 台。
◎ 优质干式电力电容器:加厚银锌镀膜工艺,具有良好的导电性和稳定性,同时厚度与该处的电流密度成正比,发热量小并且均匀,提高稳定性,极少衰减率。
◎ 混合补偿功能:可实现分相补偿。在三相负荷不平衡场合,可采用三相与分相相结合方式,根据每相无功缺额大小,对三相分别投切,达到无功最优化。
◎ 自动复归功能:具备磁保持继电器在异常失电时自动复归,防止在系统上电时的异常投入,提升系统的安全性。




技术指标

具体参数

额定电压

380V AC(共相补偿),220V AC(分相补偿)

电压偏差

±20%

电压波形

正弦波,电压总畸变率不大于5%

工作频率

50Hz±3%

零投切涌流

1.2In

耐电压冲击

AC2500V (DC5000V)

耐电流冲击

100In

额定容量

40kvar   三相30kvar   分相

电容器额定电压

450V三相250V分相

电气投切寿命

100 万次

电容器年衰减率

1%

自动复归

    有

保护功能

过流、速断、过欠压、缺相、谐波、过温、轻载防振保护

最高运行电压

1.1Un

最大负载电流

1.3In

冷却模式

自然冷却

通信接口

RJ45





注:上图中容量示意,共补总容量按400kvar 示例,混补总容量按300kvar 示例,按1:4 配置(分补:共补)示例。具体依据实际需要选取相应的智能电容器,容量较大时考虑主柜、辅柜设计。

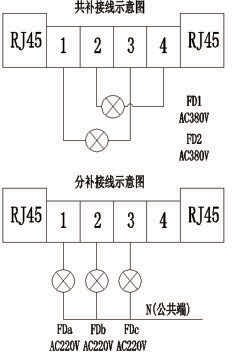

    投切指示灯接线图               外形尺寸



共补智能电容器Un=480V, 电抗率7%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-ASG/480/5~25/7%

5~25

130

165

480

400

150*325

PIC-ASG/480/30~35/7%

30~35

150

185

480

400

170*325

PIC-ASG/480/40/7%

40

150

185

480

450

170*325

PIC-ASG/480/50/7%

50

150

185

550

450

170*325

分补智能电容器Un=280V, 电抗率7%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-AFG/280/5~30/7%

5~30

150

185

480

400

170*325

共补智能电容器Un=525V, 电抗率14%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-ASG/525/5~20/14%

5~20

130

165

480

400

150*325

PIC-ASG/525/25~40/14%

25~40

150

185

550

450

170*325

分补智能电容器Un=300V, 电抗率14%

规格型号

容量(kvar)

W1(mm)

W2(mm)

D(mm)

H(mm)

安装孔(mm)

PIC-AFG/300/5~20/14%

5~20

150

185

480

400

170*325

PIC-AFG/300/25~30/14%

25~30

150

185

550

400

170*325
