低压无功综合测控仪
品牌: senuis
型号: SYSI-120
颜色: 白色
产品详情




         SYSI-120 系列低压无功综合测控仪是我公司专门针对智能电容器的测控要求开发的新型控制器,该控制器采用高精度专用计量芯片和高性能MCU 处理器,运用成熟的无功混合补偿控制策略研制而成。该控制器不但可以与智能电容器连接,补偿电网中的无功损耗,提高功率因数,降低线损,从而提高电网的带负载能力和供电质量;还可实时监测电网的三相电压、电流、功率、功率因数、谐波等运行数据,通过液晶显示屏实现人机交互,可完成对整个低压配电线路的实时监测、数据分析、报表处理等综合管理。适用于交流50Hz,额定工作电压380(220)V 的配电系统中的各种智能型电容器自动补偿装置中。




◎ 空气温度:-25℃~+65℃。
◎ 空气湿度:20℃时不超过90%。
◎ 海拔高度:不超过3000m。
◎ 环境条件:周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体,无导电尘埃。




SYSI - 120



设计序号(智能电容器专用)

森尤斯无功综合测控仪




◎ 以智能组件部分为核心,外围有电压、电流测量预处理电路和通信、显示、键盘电路等。
◎ 应能灵活的适应三相共补、三相分补或两者结合的补偿方式。
◎ 具有手动补偿和自动补偿两种工作方式。
◎ 能智能选择电容器投切组合。
◎   投切控制取样物理量为功率因数、无功功率、无功电流。
◎   具有过压、欠压、缺相、谐波、轻载防振保护和报警功能。
◎ 实时监测装置投切情况和电容器控制开关状态变化,可以显示每组电容器投切情况。
◎ 自动判断内部故障、异常情况并显示符号或图形标识,包电压断相和失流、内部程序出错、硬件故障、通讯故障等。
◎ 所有参数、功能设置、测量校准等对终端的操作均设置防护,线路停电后,所有测量数据均能保存。
◎ 保护功能,自检复归,每次通电后,终端进行自检并复归输出回路使之处于断路状态。
◎ 防止投切振荡,充足放电时间间隔,以确保补偿装置不出现频繁投切的不良状态。
◎ 具备USB 数据存储,通信功能,方便数据导出。




基本参数

电源电压

380V±20%

电压波形

正弦波,总畸变率不大于10%

电源频率

50Hz±5%

取样电流

0~5A/0~1A

整机最大功耗

3VA

测量精度

±0.5%

±0.5%

有功功率

±1.0 %

无功功率

±1.0 %

±0.5%

功率因数

±1.0 %

保护精度

电压

±0.5%

电流

±0.5%

谐波

±1.0 %

时间

±1.0 %

控制参数

控制台数

64 台

控制精度

最小电容器容量±10%

控制准确率

100%

时间

0.1s

机械参数

质量

0.35kg

外形尺寸(mm)

144(W)×144(H)×110(D)

开孔尺寸(mm)

138×138







说明:

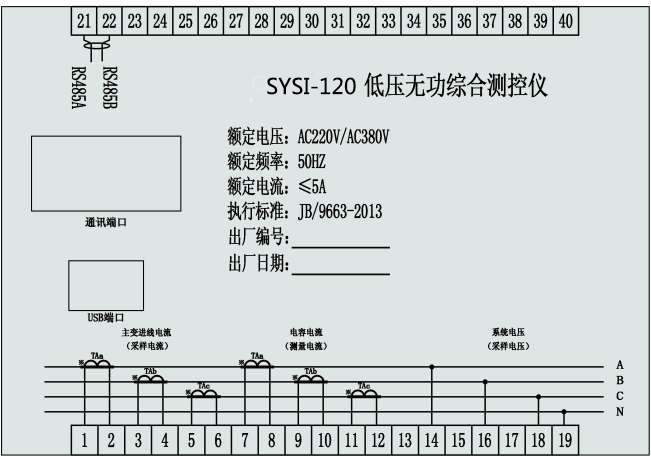

◎ 1~6 端子:系统侧的三相采样电流CT 接入;7~12 端子:补偿装置三相电流CT 接入(选配)。 14、16、18、19 端子:系统侧电压A B C N接入。
◎ 21、22 端子:上行通信RS-485 接口,采用Modbus-rtu 协议。
◎ USB 端口:用于储存数据下传。

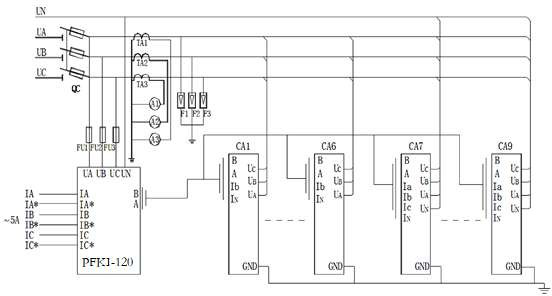

◎ 通讯端口(RJ45):用于控制器与智能电容器通讯端口。
